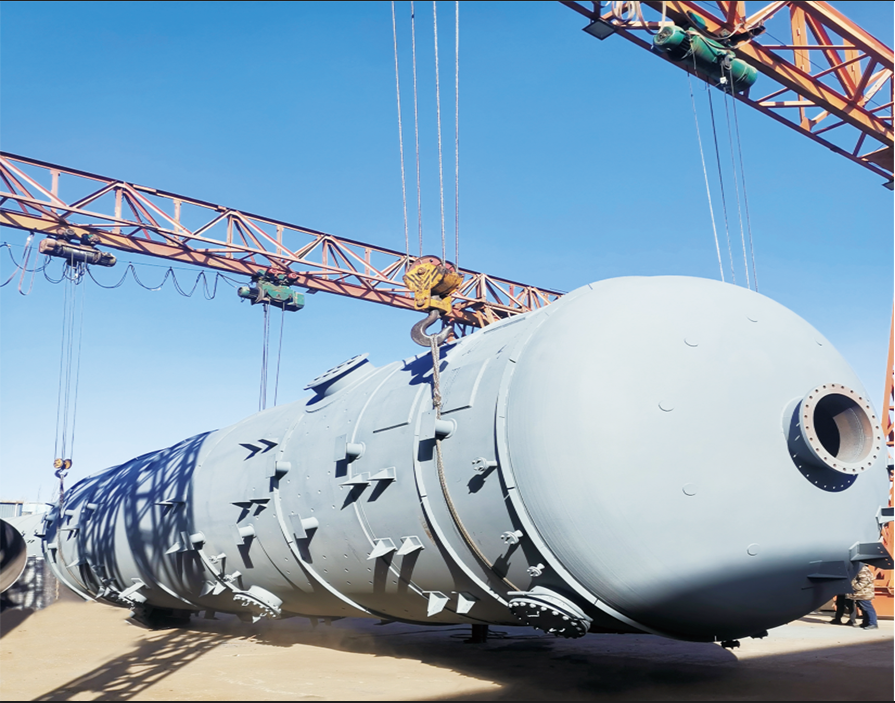

塔式壓力容器

塔式容器是直立設備中的一種，是化工、煉油生產中重要的設備之一。它可使氣液或液液兩相之間進行緊密接觸，達到傳質及傳熱的目的。

塔式容器的主要特點是：體型高，長寬比大，荷載重，塔身除了承受壓力載荷、溫度載荷外，還承受風載荷、地震載荷和重量載荷。塔式容器的支座通常為裙式支座，塔式的整個重量都是由裙座支撐，地腳螺栓又將裙座固定在基礎上?！?/span>

一、 塔式容器分類　　

1. 按操作壓力分有加壓塔、常壓塔及減壓塔；　　

2.  按單元操作分有精餾塔、吸收塔、解吸塔、淬取塔、反應塔、干燥塔等；　　

3. 按內件結構分有板式塔、填料塔?！　?/span>

二、主要構件及作用　　

無論是板式塔還是填料塔，除了各種內件之外，均由塔體、支座、人孔或手孔、除沫器、接管、吊柱及扶梯、操作平臺等組成。　　

1、塔體 塔體即塔設備的外殼，常見的塔體由等直徑、等厚度的圓筒及上下封頭組成。塔設備通常安裝在室外，因而塔體除了承受一定的操作壓力（內壓或外壓）、溫度外，還要考慮風載荷、地震載荷、偏心載荷。此外還要滿足在試壓、運輸及吊裝時的強度、剛度及穩定性要求　　

2、支座 塔體支座是塔體與基礎的連接結構。因?yàn)樗O(shè)備較高、重量較大，為保證其足夠的強度及剛度，通常采用裙式支座。　　

3、人孔及手孔 為安裝、檢修、檢查等需要，往往在塔體上設置人孔或手孔。不同的塔設備，人孔或手孔的結構及位置等要求不同。　　

4、接管 用于連接工藝管線，使塔設備與其他相關設備相連接。按其用途可分為進液管、出液管、回流管、進氣出氣管、側線抽出管、取樣管、儀表接管、液位計接管等。

5、除沫器 用于捕集夾帶在氣流中的液滴。除沫器工作性能的好壞對除沫效率、分離效果都具有較大的影響?！?/span>

6.吊柱 安裝于塔頂，主要用于安裝、檢修時吊運塔內件?！?/span>
